光電傳感器 OM-2414
光電傳感器OM-2414屬于反射型，由Tr（光敏晶體管）輸出，感應距離為5mm。光學傳感器OM-2414可用于OA設備、自動售貨機、復印機等。
特點
- 防塵型
- 反射型
- PCB板安裝
- Tr（光敏晶體管）輸出
規格參數
| 感應距離 | 5mm |
|---|---|
| 輸出類型 | Tr（光敏晶體管） |
| 尺寸 (L x W x H) | 13 x 5.4 x 8mm |

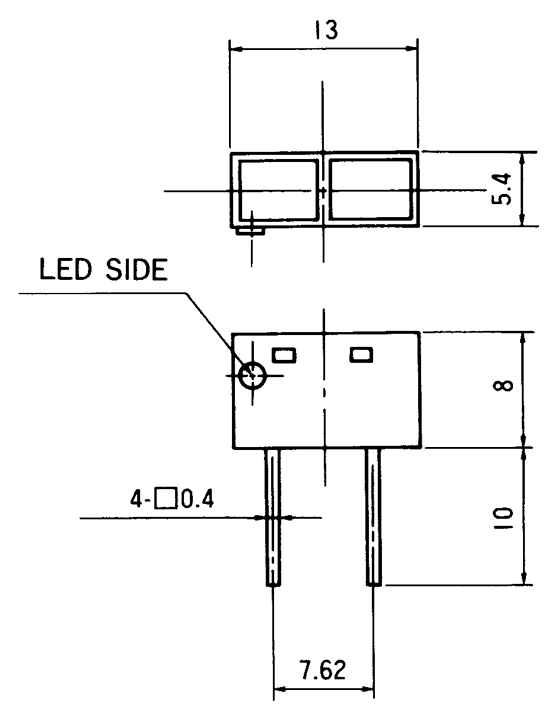

外形尺寸
 |
針腳圖（仰視） |
原理電路 |
 |
 |
典型性能曲線
| IF-Ta | PC-Ta | IF-VF |
 |
 |
 |
| ID-Ta | Spectral Distribution | Spectral Sensitivity |
 |
 |
 |
| Sensing Distance Characteristics | IC-Ta | Switching Characteristics |
 |
 |
 |
最大額定值
| 項目 | 符號 | 值 | |
|---|---|---|---|
| 輸入 | 正向電流 | IF | 40mA |
| 脈沖正向電流 | IFP | 400mA | |
| 反向電壓 | VR | 5V | |
| 輸出 | C-E 電壓 | VCEO | 20V |
| E-C 電壓 | VECO | 5V | |
| 集電極電流 | IC | 20mA | |
| 集電極功率消耗 | PC | 75mW | |
| 工作溫度 | Topr | -20° ~ +75°C | |
| 貯存溫度 | Tstg | -30° ~ +85°C | |
電氣特性
| 項目 | 符號 | 條件 | 最小 | 典型 | 最大 | 單位 | |
|---|---|---|---|---|---|---|---|
| 輸入 | 正向電壓 | VF | IF=20mA | - | 1.15 | 1.5 | V |
| 反向電流 | IR | VR=5V | - | - | 10 | µA | |
| 輸出 | 無光電流 | ID(ICEO) | VCE=10V IF=0 | - | 10 | 100 | nA |
| 集電極電流 * | IC | IF=20mA VCE=5V | 200 | - | - | mA | |
| 飽和電壓 | VCE(Sat) | IF=10mA IC=0.1mA | - | - | 0.3 | V | |
| 開關速度 | 上漲時間 | tr |
VCE=5V IC=1mA RL=100W |
- | 3 | - | µS |
| 回落時間 | tf | - | 4 | - | µS | ||
* 反射效率90％白紙
