干簧管 HYR-1554

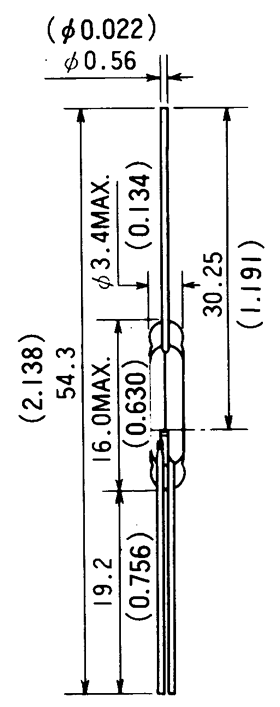

干簧管HYR-1554為單級雙投型干性開關。作為磁性開關的一種，磁簧開關HYR-1554具有先斷開后接通之單級雙投（SPDT）觸點。這類型干簧管開關具有1500到2500 VDC的擊穿電壓，超高擊穿電壓型（15,000 VDC），可用玻璃膠囊的長度的14.5毫米，和50mm的2lmm的特點。干簧管HYR-1554可用于電話、傳真機的傳感模塊。

特點

單極雙投
“C”型開關

我要詢價觸點說明

規格參數

項目	參數
觸點形式	IC
觸點位置 ^*1	O
觸點材料	釕 ^*3
觸點最大額定功率	3W
最大開關電壓	100VDC
最大開關電流	0.25A
最大初始觸點電阻	200mΩ
啟動值 (AT)	15-50
最小釋放值 (AT)	8
最小切斷電壓^*2	200VDC
最大觸點電容	0.8pF
最小絕緣阻抗	10⁹Ω
典型諧振頻率	2.4kHz
電氣壽命（阻抗負載）	10⁸ (10mVDC, 10µA) 2x10⁶ (12VDC, 250mA)
特點	單極雙投型開關

C: 中心間隙 O: 偏離中心間隙
切斷電壓規范以接通靈敏度為25AT或更高值為基礎。靈敏度低于25AT之開關資料，請向華壬電子查詢。HYR4000、HYR5000、HYR9000系列規定以最低AT接通靈敏度為基礎。
銠層上覆蓋一層氧化釕。
鉑層上覆蓋一層氧化釕。
