光電開關 OS-5101
光電開關OS-5101屬于致動器型，由IC(光敏IC)輸出，致動方式為彈簧加載，可用于工廠自動化等。
特點
- IC(光敏IC)輸出，與TTL、LSTTL、COMS直接相容
- 可按RF及RL電阻值可選擇供電電壓（5V/12V/24VDC）
- 可選擇安裝板厚度（0.8、1.0、1.2mm）
- 致動器型
- 5種不同終端形式
- 3種不同輸出形式
- 咬合安裝
規格參數
| 致動類型 | 彈簧加力 |
|---|---|
| 操作力量 | 1 x0.5g |
| 輸出類型 | 光敏IC |
| 尺寸 (L x W x H) | 19.5x 11.5x 21mm |
建議的RF及RL值
| VCC | 5V | 12V | 24V |
|---|---|---|---|
| RF | 200~470W 1/4W | 680~1.2KW 1/4W | 1.2K~2.4KW 1/2W |
| RL | 20K~47KW | 20K~47KW | 20K~47KW |
致動器操作
| FP | 20° ± 1° |
|---|---|
| PT | 18° ± 5° |
| TTP | 85° Max |
| OF | 1 ± 0.5g |

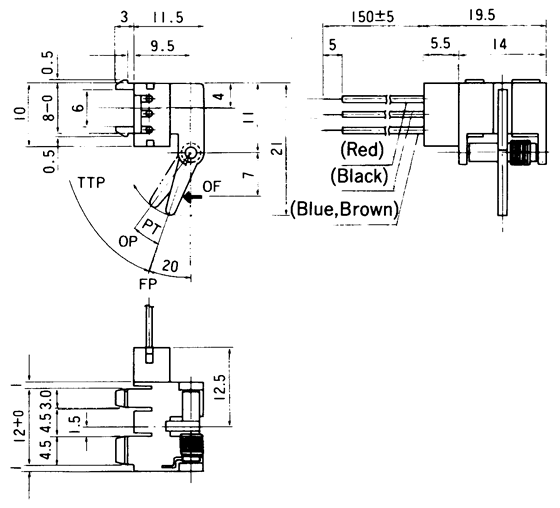

外形尺寸
 |
|
接線角在頂側 安裝板厚度為1.0mm 單位尺寸為1mm |
原理電路 |
典型電路 |
 |
 |
| *可供應反向輸出型號 | *可供應開式集電極輸出型號 |
PCB固定口 |
 |
|
t=1 +/- 0.05 mm 單位尺寸為mm (1mm = 0.0394 inches) |
最大額定值
| 項目 | 符號 | 值 |
|---|---|---|
| 電源電壓 | VCC | 7V |
| 輸出電壓 | VOUT | VCC+0.5V |
| 輸出電流 | IOUT | 50mA |
| 輸出功率消耗 | POUT | 250mW |
電氣特性
| 光線通道 | 項目 | 符號 | 條件 | 最小 |
|---|---|---|---|---|
| 開通、致動器工作 | 無光電流 | ICCH | 20mA Max | |
| 集電極電流*1 | VOH | (VCC X 0.9)V Min | R=47KW | |
| 阻斷、致動器釋放 | 集電極泄漏電流*2 | ICCL | 20mA Max | |
| 飽和電壓 | VOL | 0.4V Max | IOL=16mA |
機械特性
| 項目 | 范圍 |
|---|---|
| 操作力量 | 1 ± 0.5g |
| 對震動的抵抗力 | 10~55Hz, 1.5mm |
| 對沖擊的抵抗力 | 30G |
| 機械壽命 | 106 |
| 工作溫度 | -20° ~ +75°C |
| 貯存溫度 | -25° ~ +90°C |
| 安裝板厚度 | 1 ± 0.05mm |
